一、圖紙概述與設計原則
大兩居住宅室內裝飾裝修的CAD平面施工圖紙是指導整個裝修工程的核心技術文件。它基于業主的生活需求、戶型結構及建筑規范，以精確的尺寸、清晰的圖例和規范的標注，系統呈現了空間布局、功能分區、材料應用及施工工藝。設計原則遵循“實用、舒適、美觀、環保”，確保在有限空間內實現功能最大化與動線最優化。
二、核心圖紙內容詳解
- 原始平面圖：精確繪制房屋承重墻、剪力墻、梁柱、門窗洞口、管道井及原始標高，是后續所有設計改造的基準。
- 平面布置圖（核心圖紙）：
- 清晰展示拆除、新建墻體的位置與厚度。
- 定義各房間功能（如客廳、主次臥室、廚房、衛生間、陽臺），并布置所有固定家具（櫥柜、衣柜、榻榻米等）和活動家具（沙發、床、餐桌），標注關鍵尺寸以確保通行與使用空間。
- 規劃開關、插座、網絡、電視接口的精確點位，兼顧用電安全與便利性。
- 地面鋪裝圖：指定每個區域的地面材料（如客廳臥室地板、廚衛地磚），繪制鋪貼起始點和拼花圖案，并標注材料規格、型號及鋪貼方向。

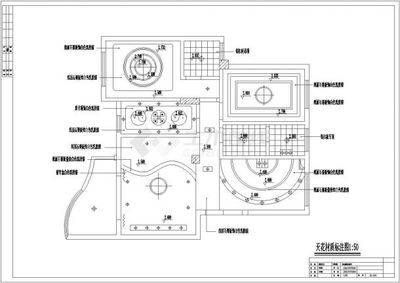

- 天花布置圖：展示吊頂造型、高度、材質（如石膏板、鋁扣板），標注燈具（主燈、射燈、燈帶）類型、位置及控制方式，集成空調出回風口、煙感探測器等設備。
- 強弱電點位圖：在平面圖基礎上深化，明確所有電源插座、開關面板、弱電箱、網絡面板的具體位置與高度，區分照明回路與插座回路。
- 水路點位圖：標明冷熱水管、排水管的走向，以及洗手盆、馬桶、花灑、熱水器、洗衣機等用水點的接口位置與標高。
三、施工關鍵節點與標注
圖紙通過詳細的符號、引線標注和文字說明，指導施工：
- 尺寸標注：總尺寸、軸線尺寸及細部尺寸，確保現場放線準確。
- 材料標注：明確各界面（頂、地、墻）所用主材及輔料的品牌、規格、顏色及工藝要求（如墻面漆型號、瓷磚勾縫要求）。
- 節點詳圖索引：對于復雜的裝飾造型（如電視背景墻、定制柜體、吊頂燈槽）、收口部位（如陰陽角、不同材料交接處），會通過索引符號指向?qū)墓?jié)點大樣圖進行深度解析。
四、圖紙應用與施工協調
一套完整的大兩居裝修CAD施工圖是業主、設計師、施工方及材料商溝通的統一語言。施工前，各方需依據圖紙進行技術交底，核實尺寸與可行性。施工中，圖紙是各工種（拆改、水電、木工、瓦工、油工）銜接配合的依據，能有效避免返工和糾紛。業主也可通過圖紙?zhí)崆案兄罱K效果，核對設計細節。
五、
專業、詳盡且規范的CAD平面施工圖紙，是大兩居室內裝修工程得以順利、高效、高質量完成的根本保障。它不僅是施工的藍圖，更是將設計構想轉化為現實家園的精確路線圖，值得業主與施工團隊高度重視與嚴格執行。
